Drzwi szybowe są elementem bezpieczeństwa, a nie stolarką
Na każdym przystanku znajduje się otwór prowadzący do szybu. Zamykają go drzwi szybowe i to one odpowiadają za to, że nikt nie wejdzie do szybu, gdy kabiny nie ma po drugiej stronie.
Zabezpieczenie działa dwutorowo. Rygiel mechaniczny utrzymuje skrzydła zamknięte, a styk elektryczny informuje sterowanie, że drzwi są zamknięte i zaryglowane. Dopóki ten sygnał nie dotrze, urządzenie nie podejmie jazdy.
Z punktu widzenia eksploatacji oznacza to jedno. Usterka drzwi zatrzymuje windę nie dlatego, że coś się zacięło, tylko dlatego, że układ bezpieczeństwa działa zgodnie z przeznaczeniem.

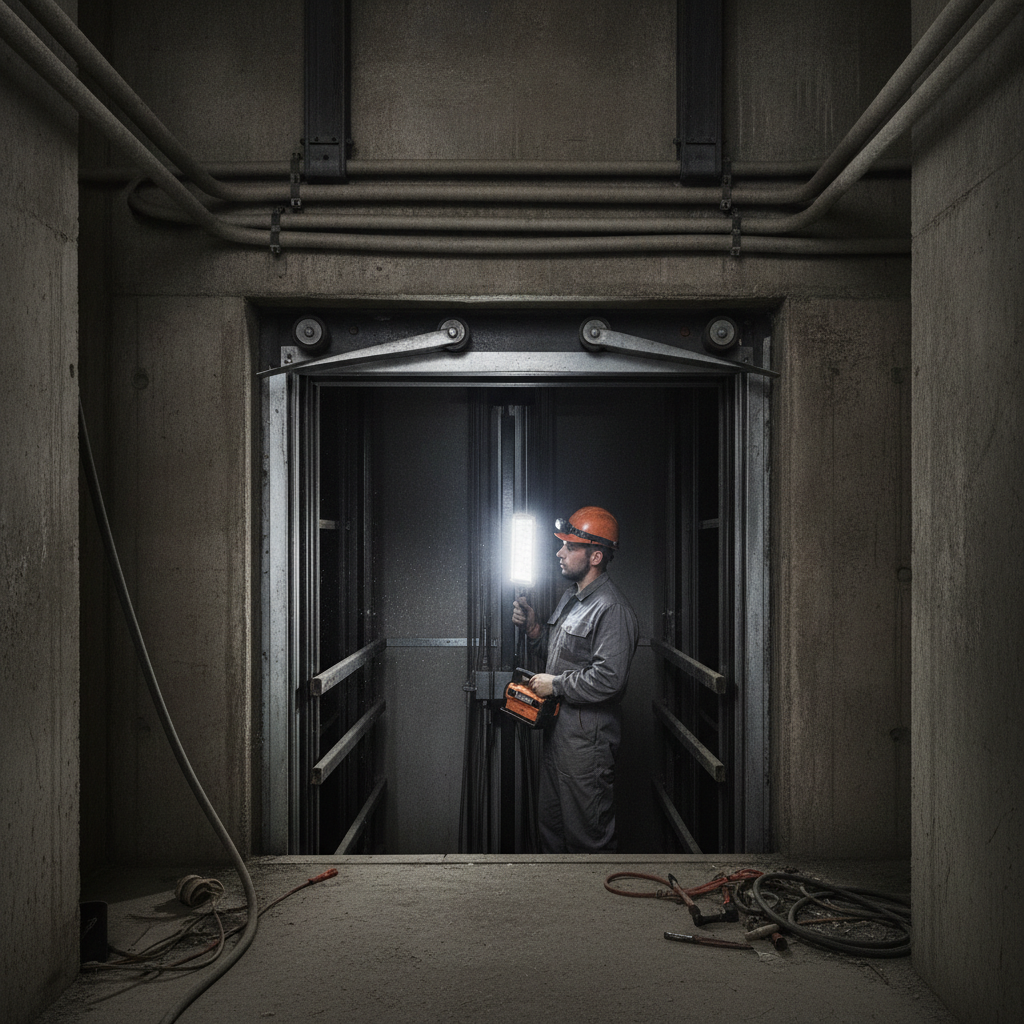

Jak otwierają się drzwi szybowe
Drzwi szybowe w większości rozwiązań nie mają własnego napędu. Otwiera je napęd drzwi kabinowych, który po zatrzymaniu kabiny na przystanku sprzęga się z mechanizmem drzwi szybowych i prowadzi oba skrzydła razem.
Sprzężenie realizuje zabierak, czyli element na drzwiach kabinowych, który chwyta rolki na zamku drzwi szybowych. Przy odjeździe kabiny sprzężenie się rozłącza, rygiel wraca na miejsce, a styk potwierdza zaryglowanie.
Cały mechanizm jest prosty i przez to wrażliwy na luzy. Zużyte rolki, wyrobione prowadzenie albo przesunięty zabierak powodują, że sprzęgnięcie następuje z opóźnieniem lub nie następuje wcale.
Objawy, które wskazują na drzwi
- Kabina dojeżdża do przystanku, stoi i nie otwiera drzwi, a po chwili rusza dalej.
- Drzwi otwierają się z szarpnięciem albo zatrzymują w połowie ruchu.
- Winda działa na części przystanków, a na jednym powtarza się problem.
- Sterowanie zgłasza błąd obwodu drzwi, choć skrzydła są zamknięte.
- Słyszalne uderzenie metalu o metal przy zamykaniu.
Czwarty punkt wymaga komentarza. Zamknięte skrzydła i zaryglowane drzwi to dwie różne rzeczy, a styk kontroli ryglowania potwierdza tę drugą. Utleniony albo wyregulowany poza zakres styk nie przekaże sygnału mimo prawidłowo zamkniętych drzwi.
Przy zgłoszeniach dotyczących drzwi warto zapisać numer przystanku i porę dnia. Usterki zależne od temperatury i od natężenia ruchu wyglądają na przypadkowe, a przy zestawieniu kilku zgłoszeń układają się w wyraźny obraz i skracają diagnostykę.
Kolejność sprawdzania
Diagnostyka zaczyna się od obserwacji pracy drzwi na wszystkich przystankach, bo to pokazuje, czy problem jest miejscowy, czy dotyczy napędu w kabinie. Następnie sprawdza się mechanikę: prowadzenie skrzydeł, stan progu, luzy w zawieszeniu, zużycie rolek zamka i ustawienie zabieraka.
Dopiero potem przychodzi kolej na część elektryczną: stan styków ryglowania, połączeń i okablowania w szybie. Odwrotna kolejność prowadzi do wymiany elementów elektrycznych w miejscu, gdzie przyczyną jest luz mechaniczny.
Prace wykonuje uprawniony konserwator, bo dotyczą obwodu bezpieczeństwa i wymagają dostępu do szybu. Regulacja elementów ryglowania odbywa się według dokumentacji konkretnego urządzenia, a nie według ogólnych zasad.
Wymiana elementów i dobór części
W praktyce serwisowej wymienia się powtarzalny zestaw: rolki i wodziki skrzydeł, elementy zamka, styki ryglowania, zabieraki, wkładki progów oraz pasy lub linki napędu drzwi. Większość z nich jest niedroga, a ich zużycie odpowiada za dużą część zgłoszeń o zatrzymanej windzie.
Przy zamówieniu liczy się producent i typ drzwi, a nie sama nazwa windy. Zamawiając części zamienne do drzwi szybowych, podaje się oznaczenia z mechanizmu drzwi oraz zdjęcia zabudowy, bo ten sam model dźwigu bywa wyposażany w drzwi kilku wytwórców.
Firmy obsługujące wiele urządzeń trzymają najczęściej wymieniane elementy na stanie. Dostawcy mający na miejscu części zamienne do wind pozwalają uzupełniać ten zapas na bieżąco, dzięki czemu typowa usterka drzwi kończy się jedną wizytą.
Co ogranicza liczbę zgłoszeń
Drzwi odpowiadają za dużą część postojów, ale rozkład przyczyn jest przewidywalny. Zanieczyszczenia w progach, luzy w zawieszeniu skrzydeł i zużycie elementów współpracujących wracają w kolejnych urządzeniach według tego samego schematu.
Dlatego w obiektach o dużym natężeniu ruchu sprawdza się prosty podział zadań. Służby obiektu dbają o czystość strefy drzwi i zgłaszają zmiany w zachowaniu urządzenia, a firma konserwująca zajmuje się regulacją i wymianą elementów.
Drugim czynnikiem jest opis zgłoszenia. Informacja o konkretnym przystanku, porze dnia i fazie ruchu skraca wizytę serwisu i zwiększa szansę, że potrzebna część będzie już w samochodzie.
Trzecim jest zapas najczęściej wymienianych elementów. Rolki, styki i wkładki progów kosztują niewiele, a ich brak zamienia półgodzinną naprawę w kilkudniowy postój urządzenia.
Najczęstsze pytania
Dlaczego winda zatrzymuje się między przystankami przy problemie z drzwiami?
Przerwanie obwodu bezpieczeństwa w trakcie jazdy powoduje zatrzymanie urządzenia. Jeśli styk ryglowania traci ciągłość przy drganiach, do zatrzymania dochodzi tam, gdzie akurat znajduje się kabina, a nie przy drzwiach, które są przyczyną.
Czy można samodzielnie otworzyć drzwi szybowe, gdy ktoś utknie w kabinie?
Nie. Uwalnianie pasażerów odbywa się według procedury i wykonują je osoby upoważnione przez firmę konserwującą, wyposażone w odpowiedni klucz. Samodzielne otwieranie drzwi szybowych stwarza zagrożenie upadku do szybu.

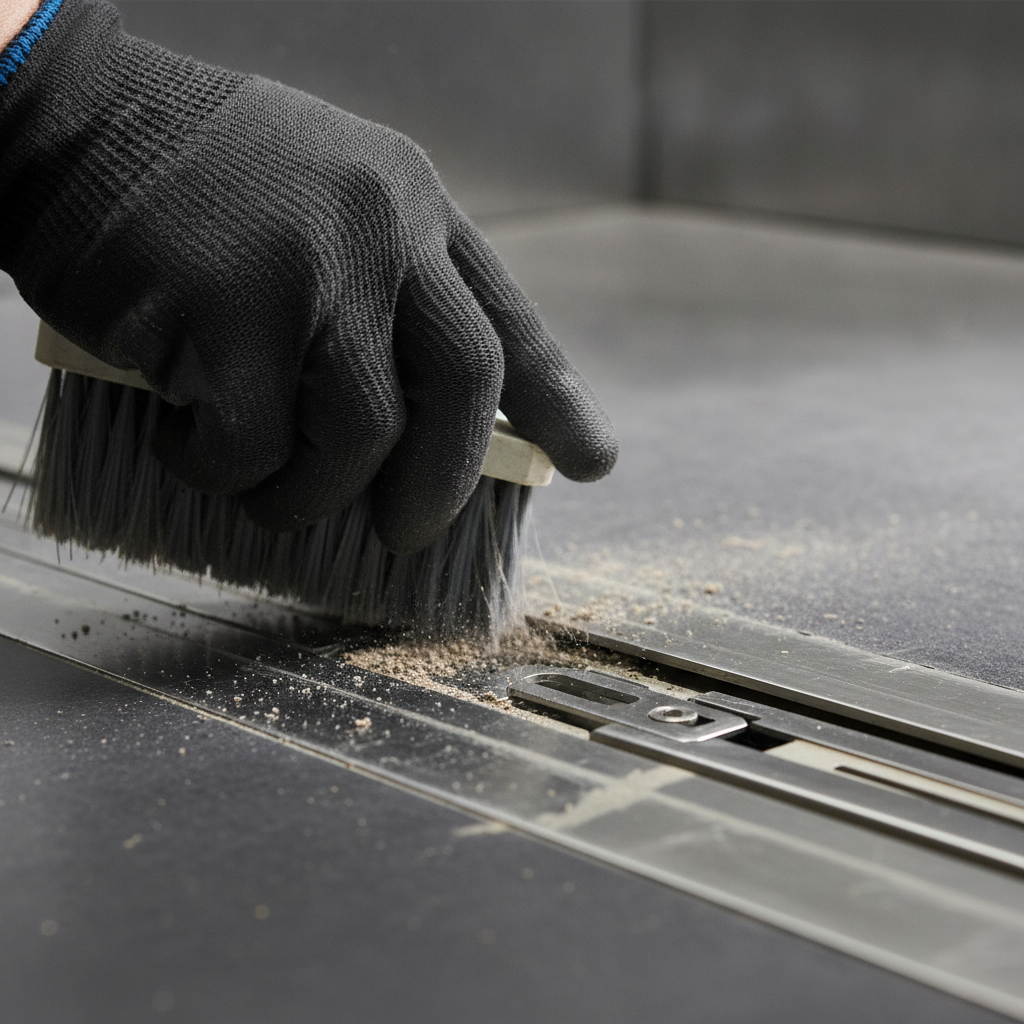

Czy zużyte progi wpływają na pracę drzwi?
Tak. Prowadzenie dolnej krawędzi skrzydła odbywa się w rowku progu, a zanieczyszczenia i zużycie w tym miejscu zwiększają opór ruchu. Napęd drzwi reaguje na opór i przerywa cykl, co objawia się zatrzymaniem skrzydeł w połowie drogi.
